Lötspitze T15-B4
Lieferzeit
2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen)
11 an Lager
SKU
HAK-0000T15-B4
CHF 29.50
Exkl. 8.1% MwSt. ,
exkl. Versandkosten
- ab 3 zu je CHF 27.50 und Sie sparen 7%
- ab 5 zu je CHF 25.50 und Sie sparen 14%
- ab 10 zu je CHF 22.00 und Sie sparen 25%

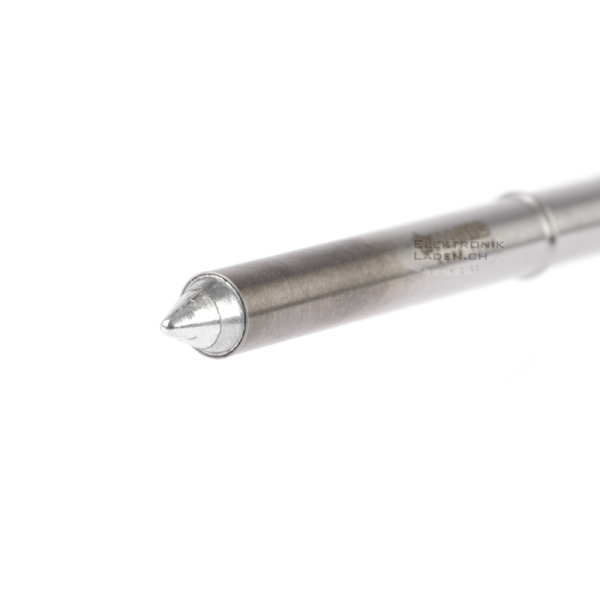

HAKKO Lötspitze T15-B4
Format B4 R0.4/5 mm
(entspricht 0.4 mm Spitzenradius/5 mm Kegellänge)
Geeignet für allgemeine Handlötarbeiten.
Mit radialer Spitzenausbildung am Lötspitzenende. Punktgenaue Wärmeübertragung auf die zu Lötenden Oberflächen. Kegelform der Lötspitze lässt den Einsatz von allen Seiten zu. Ideal einsetzbar für Lötanfänger, aber auch von Lötprofis geschätzt.
Die Übersicht aller T15 Lötspitzen als PDF.
Composit-Lötspitze HAKKO T15-B4
für die Lötspitzenhalter FM-2027 und FM-2028
Die spitz ausgebildete Lötspitze T15-B4 mit einem Spitzenradius von 0.4 mm (beheizte Länge der Lötspitze beträgt 5 mm) lässt ein punktgenaues Aufbringen des Lotes auf die gewünschten Oberflächen zu. Diese Lötspitze ist als Allround-Lötspitze hervorragend für den Einsatz für allgemeine Lötarbeiten aber auch im Reparaturbereich (Rework) prädestiniert.
Die robuste Konstruktion lässt bei entsprechender Wartung extrem lange Standzeiten zu. Das Composit-Spitzensystem mit kontinuierlicher Energienachregelung garantiert eine kurze Verweilzeit auf dem Bauteil und dem Print. Die spitz ausgebildete und mit einem Radius versehene Lötspitze erfordert eine ausreichende Benetzung mit Lot vor der Ausführung der Lötarbeiten zur optimalen Wärmeübertragung auf die Lötstellen. Ein genaues und verzögerungsfreies Nachführen der eingestellten Temperatur (Temperaturermittlung an der Lötspitze mit Spitzen-Temperaturmessgerät FG-100 / FG-101) ermöglicht prozesssicheres Arbeiten im bleifreien Reparaturlöten. Die einzigartige Kombination der in compositbauweise hergestellten Lötspitze mit integrierter Heizung und Temperatursensorik erfüllt höchste Ansprüche im Handlöten und stressfreies Arbeiten. Die intelligent abgestuften Lötspitzenformate lassen ein professionelles Arbeiten und sicheres Auslöten verschiedenster Bauteileabmessungen zu.
Die Lötspitze T15-B4 lässt sich, in Kombination mit Handlötkolben HAKKO FM-2027 und HAKKO FM-2028, mit den Griffhülsen B3216 (gelb), B3217 (orange), B3218 (blau) und B3219 (grün) bestücken. Folgende Lötgeräte können als Basisstationen für die Handlötkolben FM-2027 und FM-2028 eingesetzt werden: FX-950, FX-951, FX-952, FM-203, FM-204, FM-206. Als Ablage dienen, je nach Basisstation folgende Lötkolbenhalter: FH101-02, FH200-02, FH201-02.
Beim Wechsel der heissen Lötspitzen bietet sich der Lötspitzenköcher B2756 an. Als weiteres Hilfsmittel für den Wechsel der Lötspitzen dient das wärmeabweisende Silikonpad B2300. Mit diesem Pad können heisse Lötspitzen ohne Verbrennungsgefahr kurzzeitig angefasst und/oder gewechselt/abgelegt werden.
| SKU | HAK-0000T15-B4 |
|---|---|
| Lieferung | nur Schweiz |
| Hersteller | Hakko Corporation |
| Herstellungsland | Japan |
| Lagerbestand | an Lager |
| Lieferzeit | 2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen) |
| Format | Format B4 |
| Einsatzgebiet | Allgemeine Lötarbeiten, Sonderlötarbeiten, rework soldering, Sonderlöten, SMD-Löten, QFP-Löten, THT-Löten, Bauteilanschlüsse löten, Kabelendlötungen, Verzinnarbeiten an Bauteilanschlüssen |
| Schulung | Eine Geräteschulung findet im Rahmen der Grundkurse 'bleifreies Handlöten' in den Schulungsräumen des Lötkompetenz-Zentrum der Metallex AG in Oetwil am See statt. Geräteeinweisungen können aber auch durch unser geschultes Fachpersonal vor Ort (ab 10 Geräten) durchgeführt werden. Detailinformationen finden Sie hier. (Termine, Kosten, Anfahrtswege, Situationsplan) Für vor Ort Schulungen setzen Sie sich bitte mit uns in Verbindung. Telefon über 'Beratung & Kundendienst / Kontaktaufnahme via EMail über Kontaktlink auf unserer Webseite' |
| Garantie | Die Garantie für Neugeräte und neue Zubehörteile beträgt grundsätzlich 12 Monate ab Kaufdatum (Zeitpunkt des Übergangs der Ware zum Kunden). Die ausführlichen Garantiebestimmungen finden Sie in unseren AGB's auf der Webseite. |
| Kundendienst | Der Kundendienst wird in der Schweiz durch geschultes Personal der Firmen METALLEX AG und M. Lauenstein AG gewährleistet. Wir sind über folgende Kommunikationskanäle erreichbar: EMail, Telefon 043 843 33 22 |
| Service, Beratung und Verkauf | METALLEX AG Telefon: +41 (0)43 843 30 20 M. Lauenstein AG Telefon: +41 (0)62 891 67 61
|
| Selbstabholer | Bitte beachten Sie, dass wir für die Bereitstellung Ihrer gekauften Artikel etwas Zeit brauchen. Um unangenehme Wartezeiten zu vermeiden bitten wir Sie, uns vor Abholung Ihrer gekauften Artikel kurz zu kontaktieren, damit die Ware termingerecht bereitgestellt und übergeben werden kann. Sie erreichen uns zu den Bürozeiten an untenstehend aufgeführten Kontaktdaten. Für unsere Kunden, die nach dem Kauf im Webshop die gekauften Artikel direkt abholen möchten, können die Ware an folgender Adresse nach Bereitstellung in Empfang nehmen: www.elektronikladen.ch Telefon: +41 (0)43 843 33 22 |
| Gebrauchte Artikel und Geräte | Sie interessieren sich für gebrauchte Artikel und Geräte? Sie haben gebrauchte Artikel anzubieten/abzugeben? In der Rubrik 'Occasions-Markt' ist vielleicht das passende Gerät oder der gesuchte Artikel zu attraktiven Konditionen erhältlich. Denken Sie bitte daran, in Abwandlung zur normalen Garantieleistung ( 12 Monate) gilt für Käufe und Verkäufe in dieser Rubrik der Term 'Ver-, Gekauft wie gesehen' (vgl. AGB). Für Abgabeangebote und Kommissionsgeschäfte setzen Sie sich bitte mit uns unter 043 843 33 22 oder E-Mail support@elektronikladen.ch in Verbindung, wir beraten Sie gerne. |
| Angebot und Preisstellung | Die Preisstellung für Verkäufe in der Schweiz erfolgt, soweit nicht anders angegeben, grundsätzlich freibleibend pro Verkaufseinheit und in Schweizer Franken (CHF). Bitte beachten Sie, dass es sich je nach Produkt bei unseren Angeboten um tagesabhängige Preisstellungen handeln kann, welche entsprechenden Wechselkursbedingungen an der Börse unterliegen können. Wir sind bemüht Wechselkurse ohne Zeitverzögerungen in die Preisstellungen einfliessen zu lassen. Dies gilt auch für Produkte, welche in Ihrer Basispreisberechnung den Kursschwankungen der Rohmaterialbörse London Metall Exchange (LME) unterliegen. |
| In eigener Sache | Sie sind auf unserem Webshop gelandet. Wir bedanken uns herzlich für Ihr Interesse und hoffen, dass das Angebot Ihren Wünschen und Vorstellungen entspricht. Bei unseren Bemühungen, www.elektronikladen.ch immer weiter zu entwickeln und allfällige Schwachstellen auszumerzen, sind wir auf Ihre Hilfe angewiesen. |
| Newsletter | Eine Vielzahl von hervorragenden Lieferanten produziert für uns augezeichnete und praxisbewährte Produkte. Die Weiterentwicklung der Produkte zieht immer mehr Informationen nach sich, welche wir Ihnen nicht vorenthalten möchten. |
| Zugangsdaten | Für die Verwaltung Ihrer Zugangsdaten (Kundenlogin mit E-Mail Adresse und Passwort) sind Sie selbst verantwortlich. Ihre Zugangsdaten werden in unserem System vor unerlaubten Zugriffen geschützt und separat verwaltet. |
1x HAKKO Lötspitze T15-B4
Lötspitzenhalter FM-2027, FM-2028 (Lötkolben, zur Aufnahme der Lötspitze mit aufgesetzter Griffhülse)
Griffhülsen, B3216 gelb; B3217 orange; B3218 blau; B3219 grün
Lötspitzenköcher B2756 (zur griffbereiten Ablage nicht benutzter Lötspitzen)
Silikonpad B2300 (wärmeabweisend/hitzebeständig)
Lötspitzenreinigungswolle in Metallgehäuse 599B-02 (mit Flussmittel benetzt, Messingwolle entgratet)
Reinigungsbürste mit Messingborstenbesatz B3051 (für die manuelle Reinigung von Lötspitzen)
Reparatur- und Sonderbauteil-Lotarbeiten. Lötarbeiten mit vorgegebenen Spitzenprofilen und auf Bauteile abgestimmte Aussparungen. Die Lötspitze ist geeignet für den industriellen Einsatz mit Bleifrei-Loten (z.B. SN100C - SnCu0.7Ni, SnAg3.8Cu0.7) oder das Löten mit bleihaltigen Lotlegierungen (z.B. Sn63Pb37). Als Lötspitzenaufnahme dienen verschiedenfarbige Griffhülsen (B3216 gelb; B3217 orange; B3218 blau; B3219 grün. Die Verbindung der Lötspitze zur Speisung wird durch die Lötspitzenhalterung (FM-2027 oder FM-2028) hergestellt. Bei entsprechender Pflege/Regeneration der Lötspitzenoberfläche (z.B. mit HAKKO FG-100) und Einhaltung der Temperaturobergrenzen ist eine erhöhte Spitzenstandzeit gewährleistet. Durch das intelligente Spitzenablagesystem (HAKKO FH-200-02/HAKKO FH-201-02), bei gleichzeitiger Verwendung von Basisstationen (Speisung) mit erweiterten Bedieneigenschaften (z.B. FX-950, FX-951, FX-952, FM-203, FM-204, FM-206), wird bei erhöhtem Bedienkomfort ('sleep-Funktion', 'stand-by-Temperaturvoreinstellung', 'power-safe-Funktion') die Abnutzung und Oxydation an der Lötspitzenoberfläche der Lötspitzen auf ein Minimum reduziert. Die Spitze wird kontinuierlich geregelt und ein kontinuierliches Löten ohne Temperaturverlust ist gewährleistet. Die Position der Wärmesensorik befindet sich ganz vorne im Lötspitzenende und misst einerseits die an die interne Heizpatrone abgegebene Leistung und vergleicht diese Werte mit der Rückmeldung der in Anwendung stehenden Lötspitzenoberfläche. Die Programmierung der Energienachregelung ist so ausgelegt, dass kleinste Temperaturabweichungen ohne zeitliche Verzögerung sofort ausgeglichen werden. TIP: Es wird empfohlen, diese Lötspitzensysteme (Composit-Lötspitzen) keinen Nassreinigungs-Prozessen auszusetzen (Haarrisse infolge hoher Temperaturunterschiede, Abruf hoher Leistungsspitzen der Speisung bei extremer Abkühlung). Statt dessen empfiehlt es sich, die Lötspitze mittels entgrateter und flussmittelvorbehandelter Messingwolle (HAKKO 599B-02, HAKKO 599-29) zu reinigen. Auf eine Reinigung mittels Stahlwolle soll verzichtet werden, da diese oft scharfkantig abgegeben wird und die Stahlspäne so die galvanisierte Eisenoberfläche der Lötspitze empfindlich schädigen können. Nach Gebrauch ist jede Lötspitze mit einer Zinnhaube zu versehen, damit ein Weiteroxydieren der Lötspitzenoberfläche eingedämmt oder sogar verhindert werden kann.
Die richtige Temperatur verhilft zu einem guten Start! Nicht die angezeigte Temperatur des Lötgerätedisplays (bei analogen Geräten Pfeil auf der Temperaturanzeige) ist entscheidend, massgebend für gute Lötergebnisse ist die an der Lötspitze gemessene Hitze.
TIP: Als Faustregel gilt => Liquidus der eingesetzten Legierung plus 120°C max.
Beispiel
SnCu0.7Ni => Liquidus 227°C
SnAg3.8Cu0.7 => Liquidus 217°C
Sn63Pb37 => Liquidus 183°C
'AUCH BEI 400°C FLIESST BLEIFREIES LOT NICHT BESSER!'
ACHTUNG: Bei Composit-Handlötsystemen (HAKKO) nach Möglichkeit die Spitzen nicht mit nassen Schwämmen reinigen. Je nach Spitzengeometrie muss die Temperatur angehoben werden.
Nach Spitzenwechsel Temperatur an der Spitze neu ermitteln (Lötspitzen-Temperaturmessgerät HAKKO FG-100 / HAKKO FG-101). Lötspitzen mit genügend Lot vorverzinnen. Dadurch wird eine entsprechende Wärmebrücke zum Lötpunkt gebildet und die Wärme auf die zu lötenden Punkte optimal übertragen.
Löten ohne Flussmittel ist nicht sinnvoll. Oberflächen oxydieren und können mit einem entsprechenden Flussmittel aufgebrochen und für den Lötprozess oxydfrei gehalten werden (REL0, REM1, bei 2.2% Flussmittelbefüllung im Röhrenlot/Lötdraht, 'no clean'-zertifiziert). Bei stark oxydierten Oberflächen empfiehlt sich die Verwendung eines zusätzlichen Flussmittels (Cobar Flussmittel-Gel 385-TEM).
Die Löttemperaturen in der Anwendung mit Bleifreiloten richten sich nach den durch die Lötumgebung, die Bauteilumgebung, den einzuhaltenden Anforderungen an den Lötstellen und den durch die Spitzengeometrie entstehenden Erfordernissen (z.B. SN100C - SnCu0.7Ni, mit 2.2% REL0- oder REM1-Flussmittelbefüllung, 'no clean'-zertifiziert).
TIP:
In Bezug auf Temperaturen gilt der Grundsatz => 'So tief wie möglich, so hoch wie notwendig!'
'AUCH BEI 400°C SPITZENTEMPERATUR FLIESST DAS LOT NICHT BESSER!'
Stark abgenutzte, verschmutzte Lötspitzen können mit einer Regenerationspaste (z.B. FG-100) besser benetzbar gehalten werden. Bei Verwendung von Regenerationspasten sind die Hinweise über deren Verwendung genau einzuhalten.
ACHTUNG: Auf der Leiterplatte, den Bauteilen oder deren Umgebung dürfen nach der Pastenverwendung keinerlei Regenerationspastenrückstände zurückbleiben. Nach Verwendung der Paste muss die Lötspitze einige Male mit Lot abgeschwemmt werden. Regelmässige Handlötschulungen erleichtern das Arbeiten und helfen bei der Vermeidung von Fehlern. https://www.metallex.ch/dienstleistungen/loetkompetenz-zentrum/
TIP:
Vor Beendigung der Lötarbeiten oder vor längeren Pausen die gereinigte Lötspitze mit einer Lötzinnabdeckung versehen. Dies verringert oder verhindert ein zusätzliches Oxydieren der galvanisierten Fe-Oberfläche der Lötspitze bei Nichtgebrauch.
