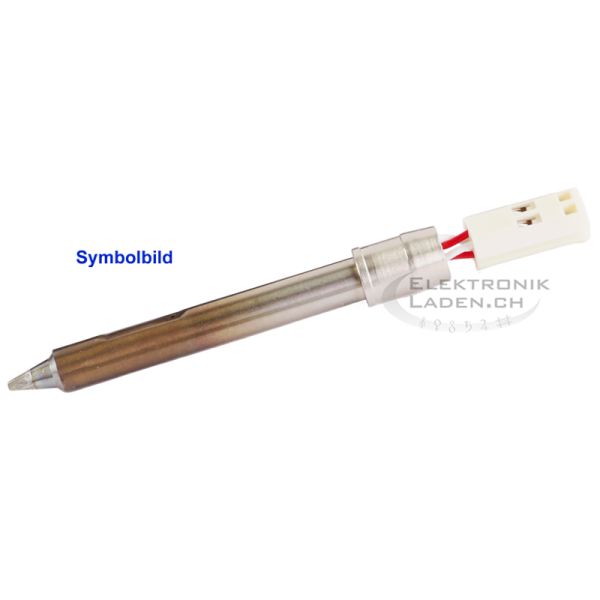

Composit-Lötspitze T14-xxx
für den Lötspitzenhalter 957 (N2)
zur Lötstation HAKKO 938

Die Lötspitzen T14 sind entwickelt für den Einsatz mit Stickstoff (N2) im zusammenhang mit dem Lötkolben HAKKO 957 und den passenden Düsen (Nozzle). Es stehen 4 Düsen B3121 / B3122 / B3123 / B3124 zur Verfügung. Die kompatibilitäts Liste als PDF.

Alle Lötspitzen lassen sich universell einsetzen und sind durch die Vielfalt der angebotenen Abmessungen auch für Anfänger leicht beherrschbar. Die robuste Konstruktion lässt bei entsprechender Wartung extrem lange Standzeiten zu.

Das Composit-Spitzensystem mit kontinuierlicher Energienachregelung garantiert eine kurze Verweilzeit auf dem Bauteil und dem Print. Ein genaues und verzögerungsfreies Nachführen der eingestellten Temperatur (Temperaturermittlung an der Lötspitze mit Spitzen-Temperaturmessgerät FG-100 / FG-101) ermöglicht prozesssicheres Arbeiten im bleifreien Handlöten. Die einzigartige Kombination der in compositbauweise hergestellten Lötspitze mit integrierter Heizung und Temperatursensorik erfüllt höchste Ansprüche im Handlöten und stressfreies Arbeiten. Die intelligent abgestuften Lötspitzenformate lassen ein professionelles Arbeiten und sicheres Auslöten verschiedenster Bauteileabmessungen zu.

Beim Wechsel der heissen Lötspitzen bietet sich der Lötspitzenköcher B2756 als Ablage an. Als weiteres Hilfsmittel für den Wechsel der Lötspitzen dient das wärmeabweisende Silikonpad B2300. Mit diesem Pad können heisse Lötspitzen ohne Verbrennungsgefahr kurzzeitig angefasst und/oder gewechselt/abgelegt werden.

Zusatzinformationen

Mehr Informationen
SKU	OCC-HAK-T14-XX
Lieferung	nur Schweiz
Hersteller	Hakko Corporation
Herstellungsland	Japan
Lagerbestand	an Lager
Lieferzeit	2-3 Tage (bei Lagerbestand 0 in der Regel ca. 4 - 6 Wochen)
Einsatzgebiet	Stickstofflöten (N2), Allgemeine Lötarbeiten, Sonderlötarbeiten, Reparaturlötarbeiten, Kabelendverzinnung,
Schulung	Lötschulungen können im Rahmen der Grundkurse 'bleifreies Handlöten' in den Schulungsräumen des Lötkompetenz-Zentrum der Metallex AG in Oetwil am See gebucht werden.
Garantie	Auslaufmodell ohne Garantie
Kundendienst	Der Kundendienst wird in der Schweiz durch geschultes Personal der Firmen METALLEX AG und M. Lauenstein AG gewährleistet. Wir sind über folgende Kommunikationskanäle erreichbar: EMail, Telefon 043 843 33 22
Service, Beratung und Verkauf	METALLEX AG Industriestrasse 7 CH-8618 Oetwil am See Telefon: +41 (0)43 843 30 20 Telefax: +41 (0)43 843 30 22 EMail: infoatmetallex.ch Web: http://www.metallex.ch M. Lauenstein AG Industriestrasse 7 CH-8618 Oetwil am See Telefon: +41 (0)62 891 67 61 Telefax: +41 (0)62 891 67 63 EMail: infoatlauenstein.ch Web: http://www.lauenstein.ch
Selbstabholer	Bitte beachten Sie, dass wir für die Bereitstellung Ihrer gekauften Artikel etwas Zeit brauchen. Um unangenehme Wartezeiten zu vermeiden bitten wir Sie, uns vor Abholung Ihrer gekauften Artikel kurz zu kontaktieren, damit die Ware termingerecht bereitgestellt und übergeben werden kann. Sie erreichen uns zu den Bürozeiten an untenstehend aufgeführten Kontaktdaten. Für unsere Kunden, die nach dem Kauf im Webshop die gekauften Artikel direkt abholen möchten, können die Ware an folgender Adresse nach Bereitstellung in Empfang nehmen: www.elektronikladen.ch Industriestrasse 7 CH-8618 Oetwil am See Telefon: +41 (0)43 843 33 22 EMail: info(ät)elektronikladen.ch
Gebrauchte Artikel und Geräte	Sie interessieren sich für gebrauchte Artikel und Geräte? Sie haben gebrauchte Artikel anzubieten/abzugeben? In der Rubrik 'Occasions-Markt' ist vielleicht das passende Gerät oder der gesuchte Artikel zu attraktiven Konditionen erhältlich. Denken Sie bitte daran, in Abwandlung zur normalen Garantieleistung ( 12 Monate) gilt für Käufe und Verkäufe in dieser Rubrik der Term 'Ver-, Gekauft wie gesehen' (vgl. AGB). Für Abgabeangebote und Kommissionsgeschäfte setzen Sie sich bitte mit uns unter 043 843 33 22 oder E-Mail support@elektronikladen.ch in Verbindung, wir beraten Sie gerne.
Angebot und Preisstellung	Die Preisstellung für Verkäufe in der Schweiz erfolgt, soweit nicht anders angegeben, grundsätzlich freibleibend pro Verkaufseinheit und in Schweizer Franken (CHF). Bitte beachten Sie, dass es sich je nach Produkt bei unseren Angeboten um tagesabhängige Preisstellungen handeln kann, welche entsprechenden Wechselkursbedingungen an der Börse unterliegen können. Wir sind bemüht Wechselkurse ohne Zeitverzögerungen in die Preisstellungen einfliessen zu lassen. Dies gilt auch für Produkte, welche in Ihrer Basispreisberechnung den Kursschwankungen der Rohmaterialbörse London Metall Exchange (LME) unterliegen. Entsprechend den Vereinbarungen mit den Lieferanten sind nicht alle Artikel bei uns an Lager. Bitte beachten Sie bei solchen Produkten die entsprechende Verfügbarkeitsanzeige. Die Koordination und Zusammenstellung, von durch uns bei den Lieferanten bestellten Artikeln, wirkt sich wesentlich auf einen günstigen Verkaufspreis für unsere Kunden aus. Wir bemühen uns, die Lieferzeiten bei Lieferantenbestellungen kurz zu halten. Unbesehen dieser Umstände, besteht aber immer die Möglichkeit Express-Sendungen bei unseren Lieferanten auszulösen (unter Kostenfolge für den Besteller). Gerne setzen wir uns für Sie ein, rufen Sie uns unter 043 843 33 22 an. Zwischenverkauf von Lagerware bleibt uns grundsätzlich vorbehalten. Bei Bestellungen gilt der Grundsatz 'first comes, first serves'. Wurde Ihnen ein Artikel vor der Nase von einem anderen Kunden weggeschnappt und die Verfügbarkeit beträgt 0 Lagerartikel, rufen Sie uns unter 043 843 33 22 an. Wir sind bemüht auch in solchen Fällen unbürokratisch, zeitnah und zu Ihrer Zufriedenheit eine Lösung zu finden. Aber auch für uns gilt 'nobody is perfect'.
In eigener Sache	Sie sind auf unserem Webshop gelandet. Wir bedanken uns herzlich für Ihr Interesse und hoffen, dass das Angebot Ihren Wünschen und Vorstellungen entspricht. Bei unseren Bemühungen, www.elektronikladen.ch immer weiter zu entwickeln und allfällige Schwachstellen auszumerzen, sind wir auf Ihre Hilfe angewiesen. Wir schätzen es sehr Ihre Meinung zu diesem Webshop zu erfahren. Wir versuchen soweit als möglich Anregungen, Tipps, Meinungen einfliessen zu lassen. Wir freuen uns auf Ihre Kommentare. Das gesprochene Wort ist flüchtig und vergänglich. Damit keine Ihrer Anregungen unbearbeitet bleibt bitten wir Sie uns, Kritik, Fehler, Unzulänglichkeiten per E-Mail unter info@elektronikladen.ch zukommen zu lassen.
Newsletter	Eine Vielzahl von hervorragenden Lieferanten produziert für uns augezeichnete und praxisbewährte Produkte. Die Weiterentwicklung der Produkte zieht immer mehr Informationen nach sich, welche wir Ihnen nicht vorenthalten möchten. Hierzu steht uns die Plattform "Newsletter" zur Verfügung. Auch wir sind uns der Tatsache bewusst, dass die Informationsflut im Internet unangenehme Auswüchse angenommen hat. Ein Newsletter nützt nur dann etwas, wenn er vom Empfänger gelesen wird. Wir wollen Ihnen mit unseren Informationen nicht Zeit und Nerven rauben und senden Ihnen unsere Newsletter nur auf Verlangen zu. Falls Sie diese Informationen regelmässig erhalten möchten, setzen Sie im entsprechenden Feld "Newsletter abonnieren" die Markierung. Bei Nichtgefallen haben Sie jederzeit die Möglichkeit den Newsletter über das Kundenportal wieder abzubestellen. Ihr Zugangscode und Ihr Passwort sind uns heilig. Aus diesem Grund besteht für uns nicht die Möglichkeit, unter zu Hilfenahme Ihrer persönlichen Zugangsdaten, entsprechende Änderungen (Abbestellung des Newsletters) in Ihrem Auftrag auszuführen.
Zugangsdaten	Für die Verwaltung Ihrer Zugangsdaten (Kundenlogin mit E-Mail Adresse und Passwort) sind Sie selbst verantwortlich. Ihre Zugangsdaten werden in unserem System vor unerlaubten Zugriffen geschützt und separat verwaltet. Ihre Daten werden grundsätzlich nur innerhalb der berechtigten Firmen (METALLEX AG, M. Lauenstein AG und im elektronikladen.ch) verwendet. Eine Weitergabe Ihrer Daten an Dritte ist ausgeschlossen (siehe Datenschutz-Richtlinien). In einzelnen Fällen kann es vorkommen, dass der Vertrieb von Produkten eines bestimmten Lieferanten an die Bedingung geknüpft ist, Ihre Daten diesem Lieferanten weiterzugeben. Die Weitergabe von persönlichen Daten beschränkt sich dabei auf Anrede, Firma, Name, Vorname, Lieferadresse, Vermerk Selbstabholer, Telefonnummer. Keinesfalls werden wir sensible Daten (wie z.B. Kreditkarteninformationen, statistische Werte über Ihr Einkaufsverhalten usw.) weitergeben. Produkte, die der Weitergabe von Kundendaten unterliegen, werden von uns an prominenter Stelle gut sichtbar bezeichnet.

Lieferumfang

1 Composit-Lötspitze T14-xxx

Zubehör

Lötspitzenhalter 957 (N2-Stickstofflötkolben)
Düsen A,B,C oder D (B3121/B3122/B3123/B3124)

Lötspitzenköcher B2756 (zur griffbereiten Ablage nicht benutzter Lötspitzen)

Reinigungsbürste mit Messingborstenbesatz B3051 (für die manuelle Reinigung von Lötspitzen)

Lötspitzenreinigungswolle in Metallgehäuse 599B-02 (mit Flussmittel benetzt, Messingwolle entgratet)

Anwendung

Stickstoff-Löten (N2), Reparatur- und Sonderbauteil-Lotarbeiten. Lötarbeiten mit vorgegebner Spitzenprofilen und auf Bauteile abgestimmte Aussparungen.

Die Lötspitzen T14-xxx sind geeignet für den industriellen Einsatz mit Bleifrei-Loten (z.B. SN100C - SnCu0.7Ni, SnAg3.8Cu0.7) oder das Löten mit bleihaltigen Lotlegierungen (z.B. Sn63Pb37).Die Spitzen werden kontinuierlich geregelt und ein kontinuierliches Löten ohne Temperaturverlust ist gewährleistet.

Die Position der Wärmesensorik befindet sich ganz vorne im Lötspitzenende und misst einerseits die an die interne Heizpatrone abgegebene Leistung und vergleicht diese Werte mit der Rückmeldung der in Anwendung stehenden Lötspitzenoberfläche. Die Programmierung der Energienachregelung ist so ausgelegt, dass kleinste Temperaturabweichungen ohne zeitliche Verzögerung sofort ausgeglichen werden.

Tipps & Tricks

Die richtige Temperatur verhilft zu einem guten Start! Nicht die angezeigte Temperatur des Lötgerätedisplays (bei analogen Geräten Pfeil auf der Temperaturanzeige) ist entscheidend, massgebend für gute Lötergebnisse ist die an der Lötspitze gemessene Hitze.

TIP: Als Faustregel gilt => Liquidus der eingesetzten Legierung plus 120°C max.

Beispiel
SnCu0.7Ni => Liquidus 227°C
SnAg3.8Cu0.7 => Liquidus 217°C
Sn63Pb37 => Liquidus 183°C

'AUCH BEI 400°C FLIESST BLEIFREIES LOT NICHT BESSER!'

ACHTUNG: Bei Composit-Handlötsystemen (HAKKO) nach Möglichkeit die Spitzen nicht mit nassen Schwämmen reinigen. Je nach Spitzengeometrie muss die Temperatur angehoben werden.

Nach Spitzenwechsel Temperatur an der Spitze neu ermitteln (Lötspitzen-Temperaturmessgerät HAKKO FG-100 / HAKKO FG-101). Lötspitzen mit genügend Lot vorverzinnen. Dadurch wird eine entsprechende Wärmebrücke zum Lötpunkt gebildet und die Wärme auf die zu lötenden Punkte optimal übertragen.

Löten ohne Flussmittel ist nicht sinnvoll. Oberflächen oxydieren und können mit einem entsprechenden Flussmittel aufgebrochen und für den Lötprozess oxydfrei gehalten werden (REL0, REM1, bei 2.2% Flussmittelbefüllung im Röhrenlot/Lötdraht, 'no clean'-zertifiziert). Bei stark oxydierten Oberflächen empfiehlt sich die Verwendung eines zusätzlichen Flussmittels (Cobar Flussmittel-Gel 385-TEM).

Die Löttemperaturen in der Anwendung mit Bleifreiloten richten sich nach den durch die Lötumgebung, die Bauteilumgebung, den einzuhaltenden Anforderungen an den Lötstellen und den durch die Spitzengeometrie entstehenden Erfordernissen (z.B. SN100C - SnCu0.7Ni, mit 2.2% REL0- oder REM1-Flussmittelbefüllung, 'no clean'-zertifiziert).

TIP:
In Bezug auf Temperaturen gilt der Grundsatz => 'So tief wie möglich, so hoch wie notwendig!'
'AUCH BEI 400°C SPITZENTEMPERATUR FLIESST DAS LOT NICHT BESSER!'

Stark abgenutzte, verschmutzte Lötspitzen können mit einer Regenerationspaste (z.B. FG-100) besser benetzbar gehalten werden. Bei Verwendung von Regenerationspasten sind die Hinweise über deren Verwendung genau einzuhalten.

ACHTUNG: Auf der Leiterplatte, den Bauteilen oder deren Umgebung dürfen nach der Pastenverwendung keinerlei Regenerationspastenrückstände zurückbleiben. Nach Verwendung der Paste muss die Lötspitze einige Male mit Lot abgeschwemmt werden. Regelmässige Handlötschulungen erleichtern das Arbeiten und helfen bei der Vermeidung von Fehlern. http://www.elektronikladen.ch/index.php/schulungen.html

TIP:
Vor Beendigung der Lötarbeiten oder vor längeren Pausen die gereinigte Lötspitze mit einer Lötzinnabdeckung versehen. Dies verringert oder verhindert ein zusätzliches Oxydieren der galvanisierten Fe-Oberfläche der Lötspitze bei Nichtgebrauch.

Kontaktieren Sie uns

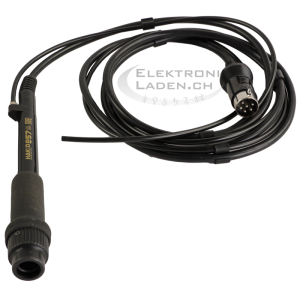

Lötspitzenhalter HAKKO 957 (N2) Auslaufmodell
